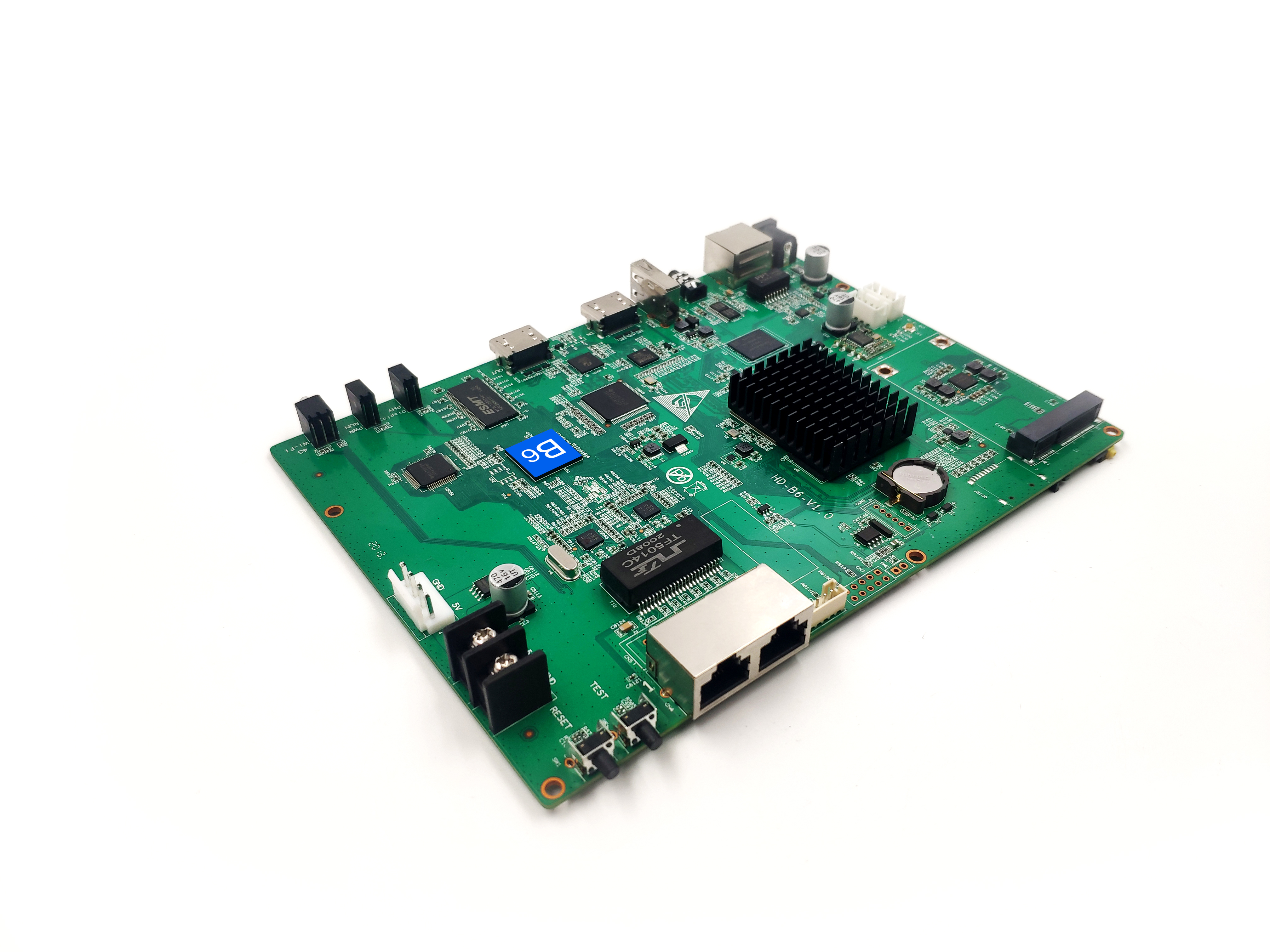

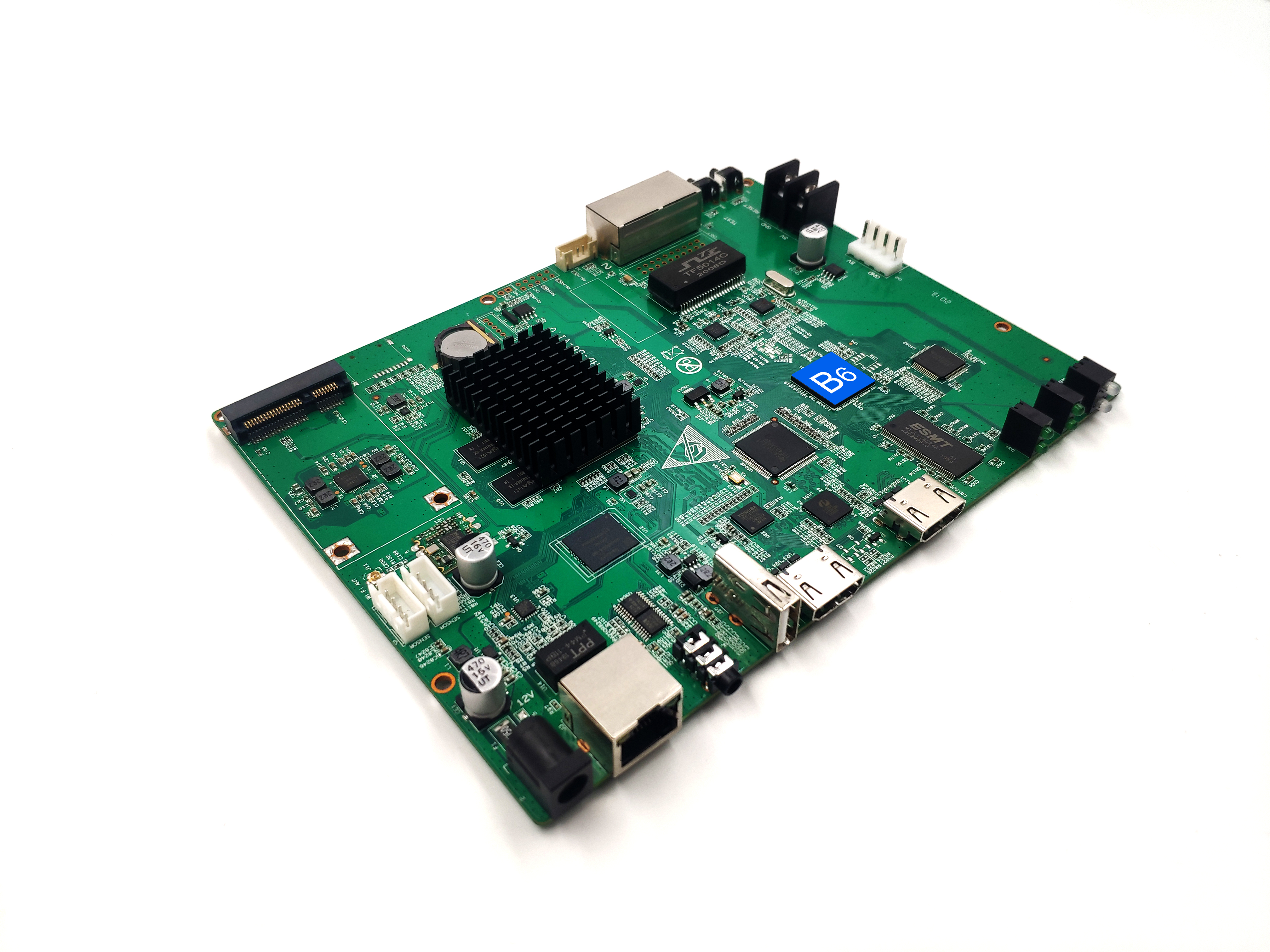

Card thu tín hiệu B6

HD-B6,  là một hệ thống điều khiển LED để điều khiển từ xa và phát lại video HD ngoại tuyến cho màn hình quảng cáo LED có độ phân giải nhỏ. Bao gồm hộp gửi không đồng bộ HD-B6, thẻ nhận R50X và phần mềm điều khiển HDPlayer ba phần.
HD-B6 hỗ trợ HDMI nhiều thẻ được kết nối để nối, có thể thực hiện nối thích ứng nhiều thẻ, điều khiển độc lập một thẻ và các chế độ khác, một sản phẩm phù hợp với máy quảng cáo và màn hình gương. Người dùng hoàn thành cài đặt thông số và chỉnh sửa chương trình và truyền màn hình thông qua HDPlayer.

Cấu hình hệ thống điều khiển HD-B6

Trình phát màn hình LED chế độ kép: HD-B6 Các bộ phận lõi không đồng bộ Nó có bộ nhớ 8GB.
Thẻ nhận: Dòng R Đã kết nối màn hình, Hiển thị các chương trình trên màn hình
Phần mềm điều khiển: Cài đặt thông số màn hình HDPlayer, chỉnh sửa chương trình, gửi chương trình, v.v.
Phụ kiện: Cáp mạng, Cáp HDMI. e

Các tính năng của HD-B6

Điều khiển rang: 1,30 triệu pixel, Hỗ trợ nối nhiều thẻ HDMI lên đến 2,3 triệu

 (1920 * 1200) pixel; Hỗ trợ hiển thị không đồng bộ và đồng bộ. Hỗ trợ chức năng thu phóng tự động HDMI; HDMI LOOP, Hỗ trợ nhiều đường khâu B6; Một thẻ điều khiển B6 hỗ trợ rộng nhất 3840 pixel, cao nhất 2048 pixel. Bộ nhớ 8GB, hỗ trợ sử dụng bộ nhớ bằng đĩa U, Hỗ trợ giải mã video HD, đầu ra tốc độ khung hình 60Hz Không cần đặt địa chỉ IP, nó có thể được xác định bằng ID bộ điều khiển tự động Quản lý thống nhất nhiều màn hình LED hơn thông qua Internet hoặc LAN. Được trang bị Wi-Fi, quản lý ứng dụng di động. Được trang bị đầu ra giao diện âm thanh tiêu chuẩn 3,5mm. Danh sách chức năng hệ thống HD-B6 Loại mô-đun: Tương thích với mô-đun đủ màu và một màu trong nhà và ngoài trời Hỗ trợ chip thông thường và chip PWM chính thống Chế độ quét: Tĩnh đến chế độ quét 1/64 Phạm vi điều khiển: Một phạm vi điều khiển B6: 1,3 triệu pixel, rộng nhất 3840, cao nhất 2048; Phạm vi điều khiển nối nhiều B6 HDMI: 2,3 triệu pixel, rộng nhất 3840, cao nhất 4096. Thang độ xám: 256-65536 (có thể điều chỉnh) Các chức năng cơ bản: Video, Hình ảnh, Gif, Văn bản, Văn phòng, Cloc

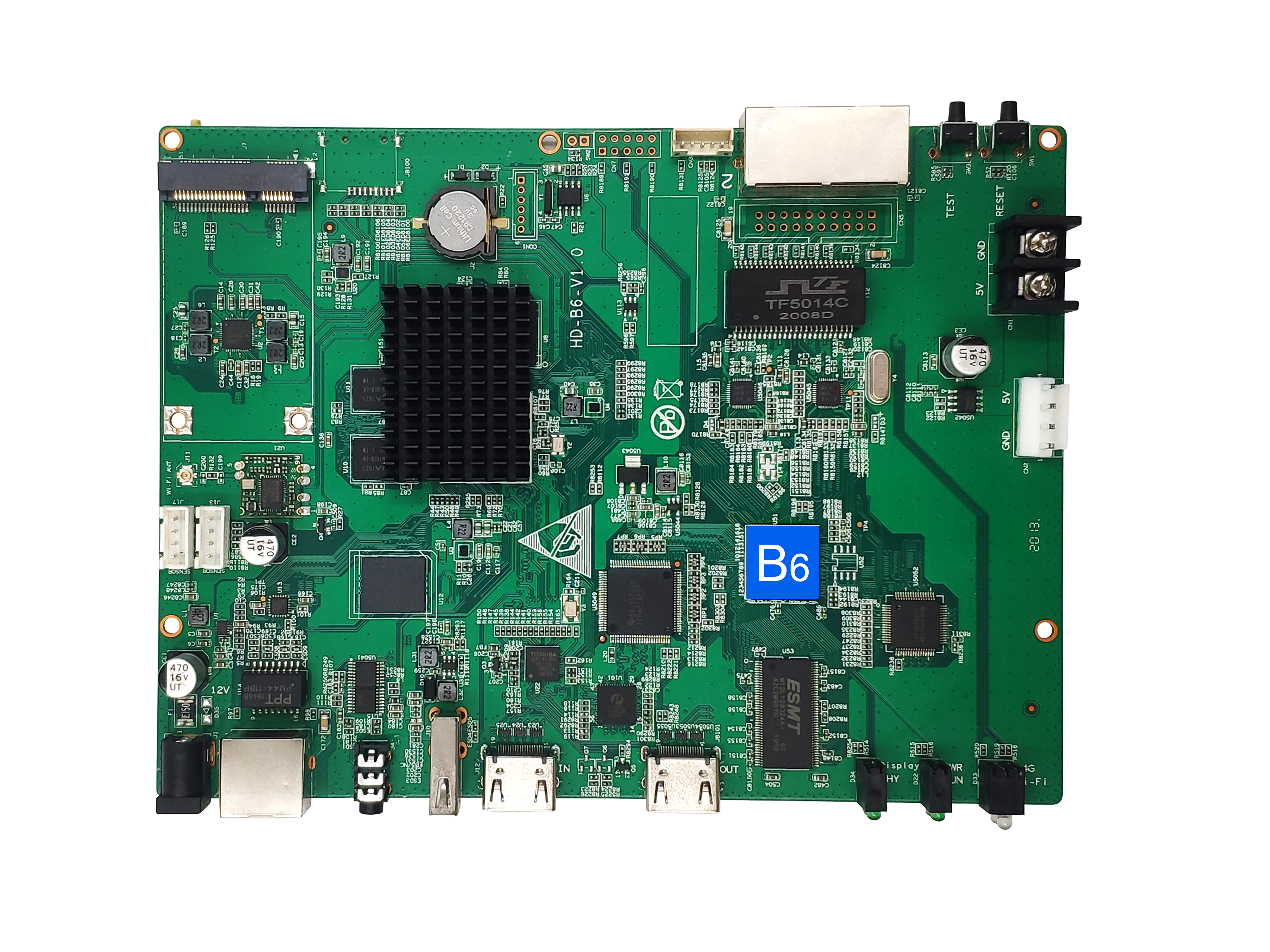

HD-B6 Appearance:

1. Cổng mạng đầu vào, kết nối với cổng mạng máy tính.
2. Cổng đầu ra âm thanh: đầu ra âm thanh nổi hai kênh tiêu chuẩn
3. Cổng đầu vào HDMI: Đầu vào tín hiệu video, Kết nối máy tính, Hộp giải mã tín hiệu, v.v., khi nối, nó được kết nối với cổng đầu ra HDMI của B6 trước đó.
4. Cổng đầu ra HDMI: có thể được kết nối với màn hình LCD, Khi nối, nó được kết nối với cổng đầu vào HDMI của B6 tiếp theo.
5. Đèn hiển thị màn hình: hiển thị trạng thái chương trình của màn hình,
6. Đèn 4G và Wi-Fi: Để hiển thị trạng thái làm việc 4G / Wi-Fi.
7. Nguồn và đèn chạy: Đèn (PWR) luôn sáng khi bật nguồn và đèn (RUN) nhấp nháy.
8. Giao diện 5VPower: Kết nối nguồn điện 5V DC với thẻ điều khiển;
9. Giao diện 5VPower: Kết nối nguồn điện 5V DC với thẻ điều khiển
10. Nút đặt lại: Được sử dụng để khôi phục các giá trị tham số mặc định.
11. Nút kiểm tra: cho mô-đun kiểm tra.
12. Cổng mạng đầu ra: Kết nối với thẻ nhận
13. Cổng PCIE: Để chèn mô-đun 4G

14. Giao diện ăng-ten bên ngoài: Kết nối ăng-ten để tăng cường tín hiệu Wi-Fi

 15. Cổng USB: Kết nối các thiết bị USB, chẳng hạn như: đĩa U, đĩa cứng di động, v.v.

16. Cổng nguồn, kết nối với 12V DC.

Ứng dụng màn hình quảng cáo HD-B6

1. Chơi độc lập
Mỗi màn hình hiển thị độc lập và phát độc lập mà không can thiệp vào nhau.
2. Nối nhiều màn hình để chơi một chương trình
Với cáp HDMI độ nét cao được kết nối để đưa nội dung của nhiều màn hình hiển thị thành một bức tranh toàn cảnh.
