Thông tin sản phẩm
Mô tả sản phẩm
Phạm vi điều khiển: 262,144 pixels (256*1024).Hỗ trợ mọi phương thức quét từ quét tĩnh đến 1/128 .Tương thích với tất cả các mô-đun IC thông thường, được hỗ trợ hầu hết các mô-đun IC PWM
Card điều khiển HD-R732 hỗ trợ 8 cổng * HUB320. Phù hợp cho player trình phát chế độ kép A3 A4 A5 A6 : Bộ điều khiển không đồng bộ (offline) : C15 C15C C35 C35C ; Bộ điều khiển đồng bộ (online) T901 ; Bộ xử lý video VP-210,VP-410,VP-620.....
Sơ đồ kết nối kết nối Card HD-R732 với bộ điều khiển :
Kích thước :

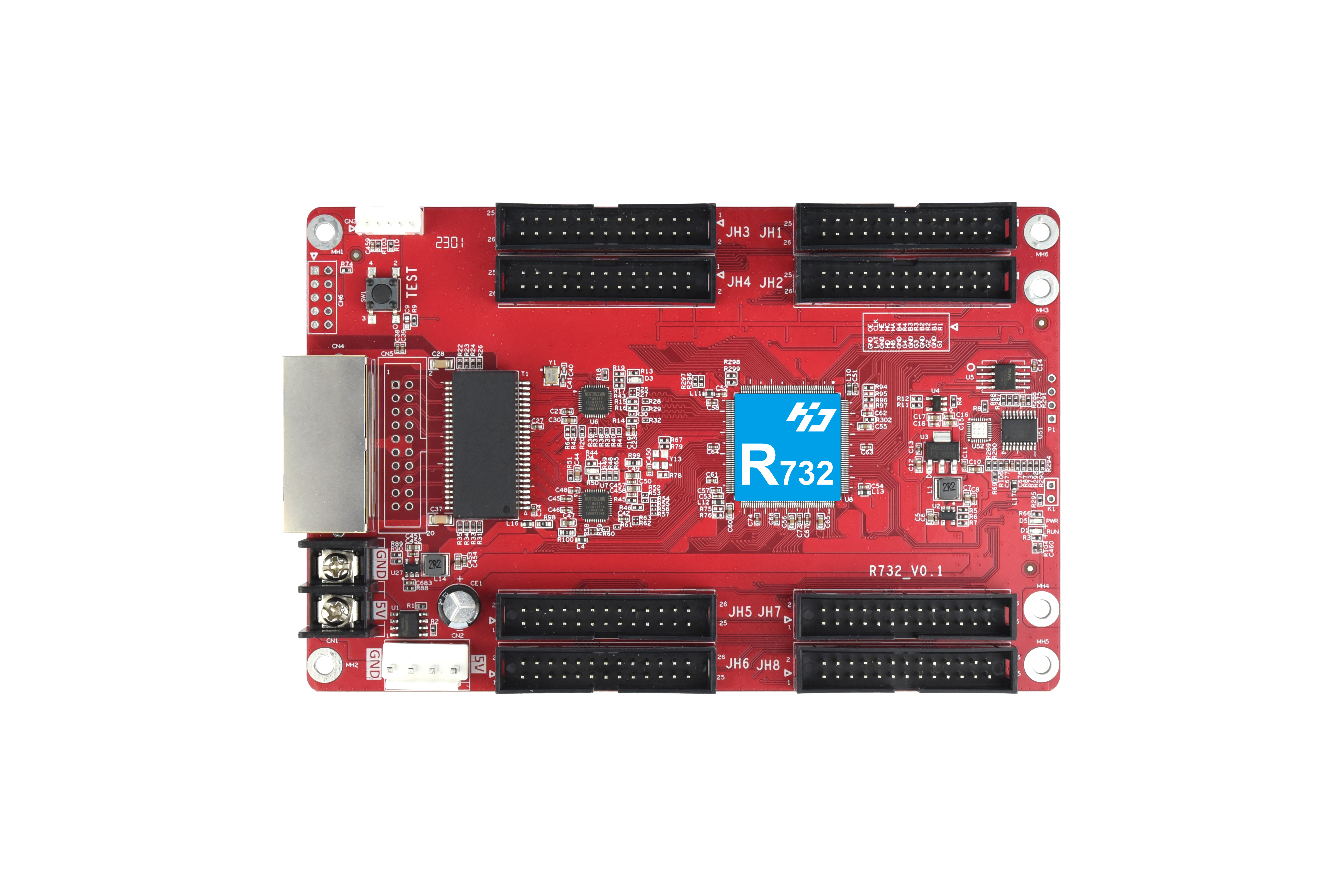

Mô tả hình ảnh :
○1: Nút kiểm tra, được sử dụng để kiểm tra độ đồng đều của độ sáng màn hình và độ phẳng của mô-đun hiển thị.
○ 2: Đèn báo làm việc, D1 nhấp nháy cho biết thẻ điều khiển đang chạy bình thường. D2 nhấp nháy nhanh để cho biết Gigabit đã được nhận dạng và dữ liệu đang được nhận.
○ 3: Cổng Gigabit Ethernet, được sử dụng để kết nối card phát hoặc card nhận, hai cổng mạng giống nhau có thể hoán đổi cho nhau.
○ 4: Giao diện nguồn điện áp DC 4.0V ~ 5.5V.
○ 5: Giao diện nguồn điện áp DC 4.0V ~ 5.5V.
○ 6: HUB 320, kết nối với các mô-đun LED
Thông Tin Kĩ Thuật
|
Phù hợp bộ điều khiển |
A4 , A5 , A6 , A601 , A602 , A603 A3 , A30 , A30 +, C10 , C10C , C30 , C15 , C15C , C35 , C35C điều khiển không đồng bộ ;T901 , T901B , T901S điều khiển đồng bộ ; VP210 ,VP410 |
|
Kiểu mô-đun |
Tương thích với tất cả các mô-đun IC thông thường, được hỗ trợ hầu hết các mô-đun IC PWM . |
|
Chế độ quét |
Hỗ trợ mọi phương thức quét từ quét tĩnh đến 1/128 |
|
|
mạng Ethernet tốc độ cao |
|
Phạm vi kiểm soát |
Đề nghị : 256 * 1024 pixel |
|
|
Thẻ nhận có thể được đặt trong bất kỳ trình tự |
|
Thang màu xám |
256 ~ 65536 |
|
Cài đặt thông minh |
Một vài bước đơn giản để hoàn tất cài đặt thông minh, thông qua bố cục màn hình có thể được đặt để đi với bất kỳ căn chỉnh nào của bảng đơn vị màn hình |
|
Chức năng kiểm tra |
Nhận thẻ tích hợp chức năng kiểm tra màn hình, Kiểm tra độ đồng đều độ sáng màn hình và độ phẳng của mô-đun hiển thị. |
|
Giao tiếp khoảng cách |
Cáp mạng Super Cat5, Cat6 trong phạm vi 146 mét |
|
Cổng giao tiếp |
Nguồn 5V DC * Cổng Ethernet 2.1Gbps * 2, HUB320 * 8 |
|
Điện áp đầu vào |
4V-6V |
|
|
-40 ℃ ~ 85 ℃ |
