Thông tin sản phẩm

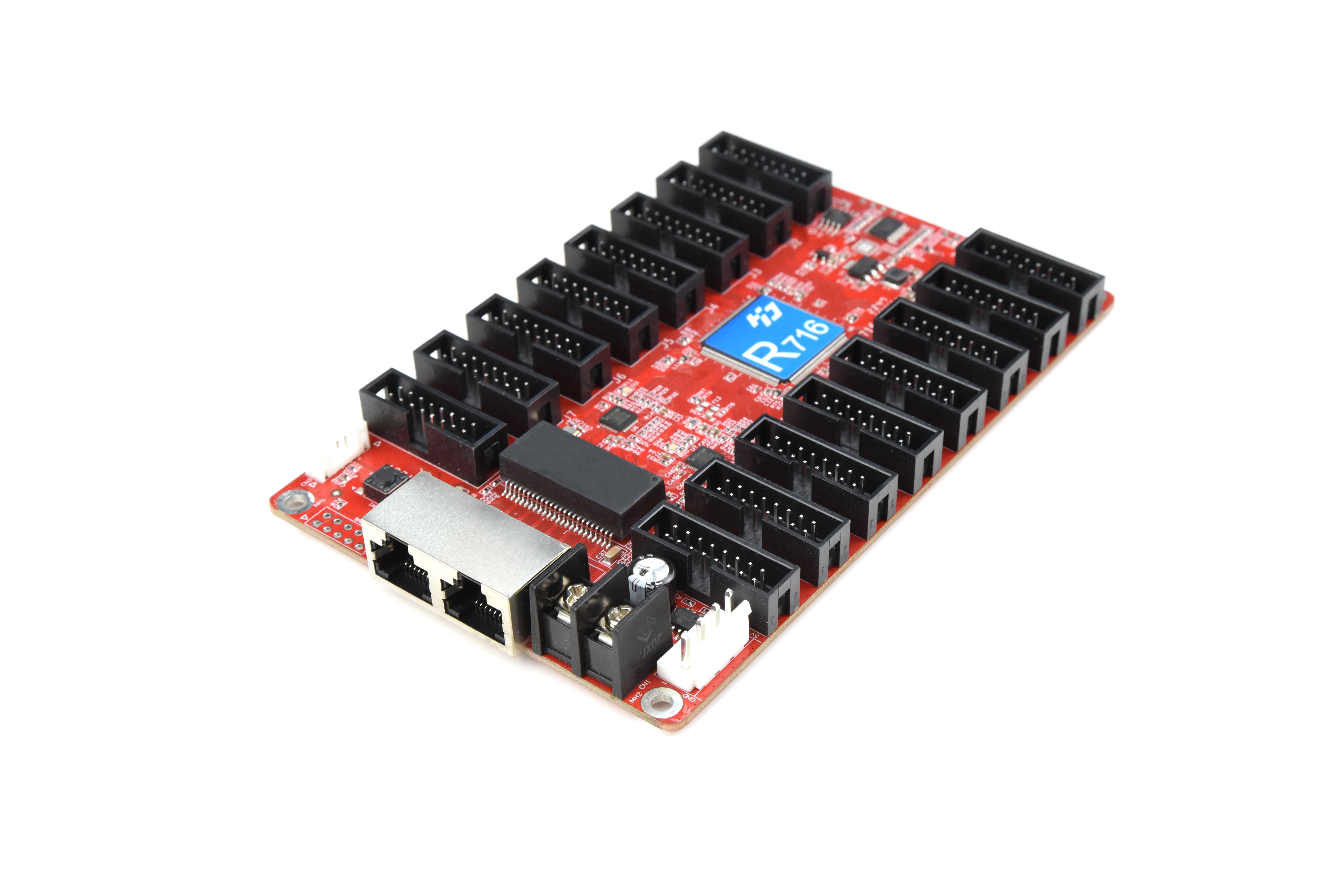

Card thu HD-R716 với 16 cổng HUB75E, tương thích với card thu HUB75 dòng R như R500/R508/R512/R512S/R512T/R516/R516T/R612,... có nhiệm vụ nhận dữ liệu từ card phát và chuyển dữ liệu vào màn hình
Thông số kỹ thuật:
Đặc trưng:
| Màn hình hỗ trợ | Tấm LED full màu trong nhà và ngoài trời, hỗ trợ module IC thông thường và hầu hết module IC PWM |
| Phạm vi điều khiển | Normal IC: 163.840 pixels PWM IC: 262.144px |
| Phương thức quét | Hỗ trợ bất kỳ phương thức quét nào từ tĩnh đến 1/128 scan |
| Card phát phù hợp | Hộp phát 2 chế độ (ONLINE + OFFLINE), card phát OFFLINE, card phát ONLINE, bộ xử lý video dòng VP |
Thông số chi tiết:
| Phương thức giao tiếp | Cổng mạng Gigabit ethernet |
| Kết nối nhiều card | Card thu có thể được kết nối theo bất kỳ trình tự nào |
| Mức xám | 256~65536 |
| Điện áp hoạt động | 5V |
| Công suất tiêu thụ | 5W |
| Trọng lượng | 110g |
Chế độ điều khiển:
Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn. VD:
Giao diện phần cứng:
1. Nút test, kiểm tra tính đồng nhất của độ sáng màn hình và độ phẳng của module màn hình
2. Đèn báo mạng Gigabit D3, D4 cho 2 cổng mạng Gigabit Ethernet, không kết nối-đèn tắt, kết nối nhưng không hoạt động-đèn luôn sáng, kết nối và hoạt động-đèn nhấp nháy
3. Cổng mạng Gigabit Ethernet, sử dụng để kết nối với card phát hoặc card thu, 2 cổng mạng giống nhau và có thể thay đổi cho nhau
4. Giao diện nguồn, có thể cấp nguồn từ 4.0V~5.5VDC
5. Giao diện nguồn chống sai, tương tự (4)
6. Cổng HUB75E, kết nối với module LED
7. Đèn báo trạng thái làm việc
| Đèn báo | Màu | Trạng thái | Mô tả |
| PWR(D5) | Xanh lá | Luôn sáng | Nguồn điện vẫn bình thường |
| RUN(D1) | Xanh lá | Nhấp nháy mỗi 2s | Kết nối cáp Ethernet bất thường, hoặc không có nguồn video đầu vào |
| Nhấp nháy 4 lần mỗi 1s | Card thu hoạt động bình thường, Đầu vào ethernet có sẵn | ||
| Nhấp nhấy 5 lần trong 2.5s, và tắt 1.5s | Trạng thái nhìn thông số card thu |
