CARD THU HD - R712
CARD THU HD - R712 LED SO 1

CARD THU HD - R712

Thương hiệu: Huidu
Liên hệ
Mẫu sản phẩm:
- +

Card thu HD-R712 là card thu màn hình LED hỗ trợ hệ thống điều khiển ONLINE và OFFLINE. Được trang bị 12 HUB75E trên mạch. Phạm vi điều khiển 128*768 pixels. Có thể chạy chung và thay thế cho dòng card R512

Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ Tấm LED full màu trong nhà và ngoài trời, hỗ trợ module IC thông thường và hầu hết module IC PWM
Phạm vi điều khiển Gợi ý: 262.144 pixels, 128x1024
Phương thức quét Hỗ trợ bất kỳ phương thức quét nào từ tĩnh đến 1/128 scan
Card phát phù hợp Hộp phát 2 chế độ (ONLINE + OFFLINE), card phát OFFLINE, card phát ONLINE, bộ xử lý video dòng VP

 Thông số chi tiết:

Phương thức giao tiếp Cổng mạng Gigabit ethernet
Kết nối nhiều card Card thu có thể được kết nối theo bất kỳ trình tự nào
Mức xám 256~65536
Điện áp hoạt động 5V
Trọng lượng 100g/card



Chế độ điều khiển:

Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn. VD:

Giao diện phần cứng:

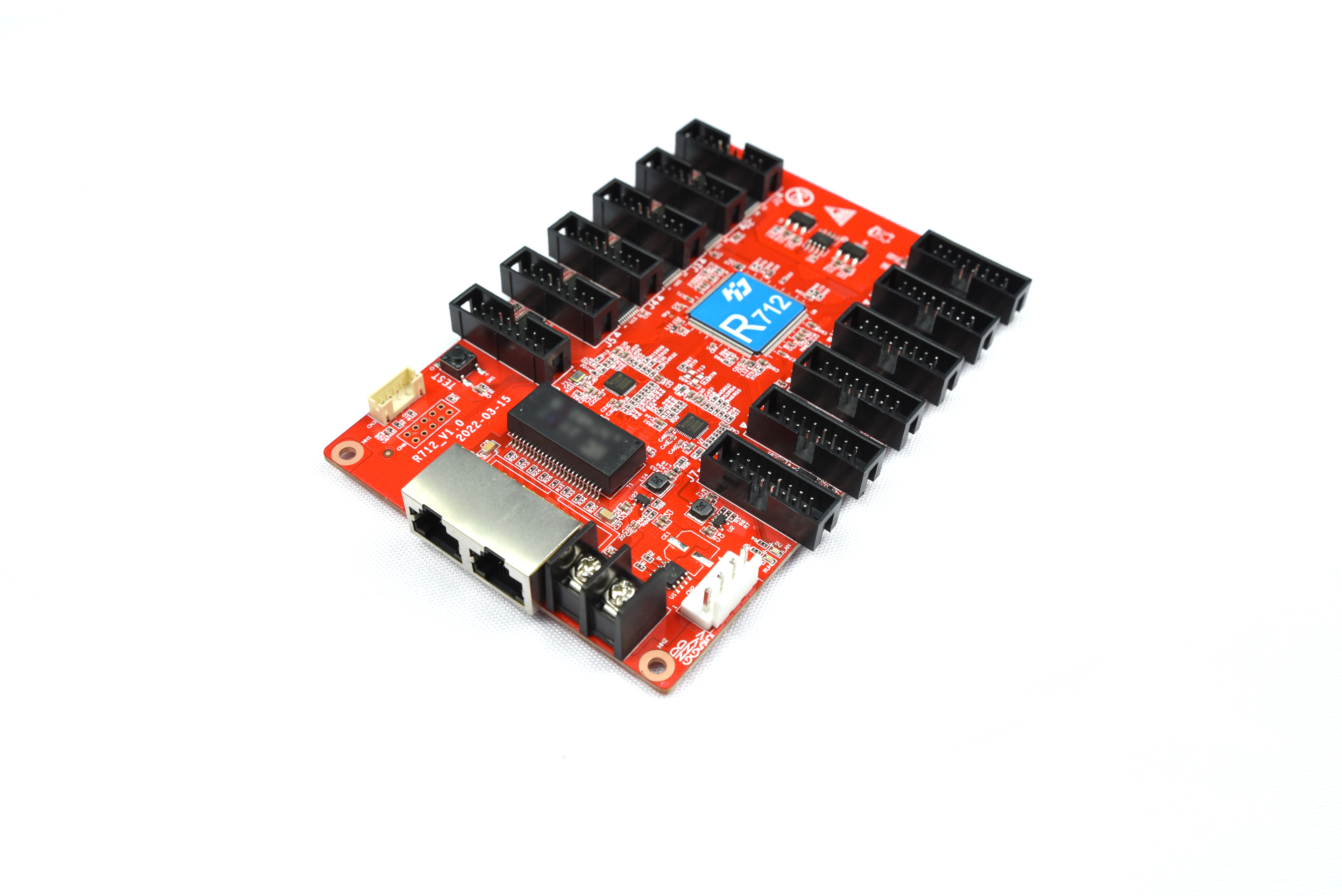

Card thu HD-R712

1. Nút test, dùng để kiểm tra độ đồng đều của độ sáng màn hình và độ phẳng của màn hình

2. Đèn báo làm việc, D1 nhấp nháy chỉ card làm việc bình thường. D2 nhấp nháy nhanh hơn cho biết cổng Gigabit đã được nhận dạng và dữ liệu đang được nhận

3. Cổng mạng Gigabit Ethernet, sử dụng để kết nối với card phát hoặc card thu, 2 cổng mạng giống nhau và có thể hoán đổi cho nhau

4. Giao diện nguồn, kết nối với nguồn 4.0VDC ~ 5.5VDC

5. Giao diện nguồn chống sai, tương tự (4)

6. Cổng HUB75E, kết nối đến tấm LED module
