CARD THU HD - R708
CARD THU HD - R708 LED SO 1

CARD THU HD - R708

Thương hiệu: Huidu
Liên hệ
Mẫu sản phẩm:
- +

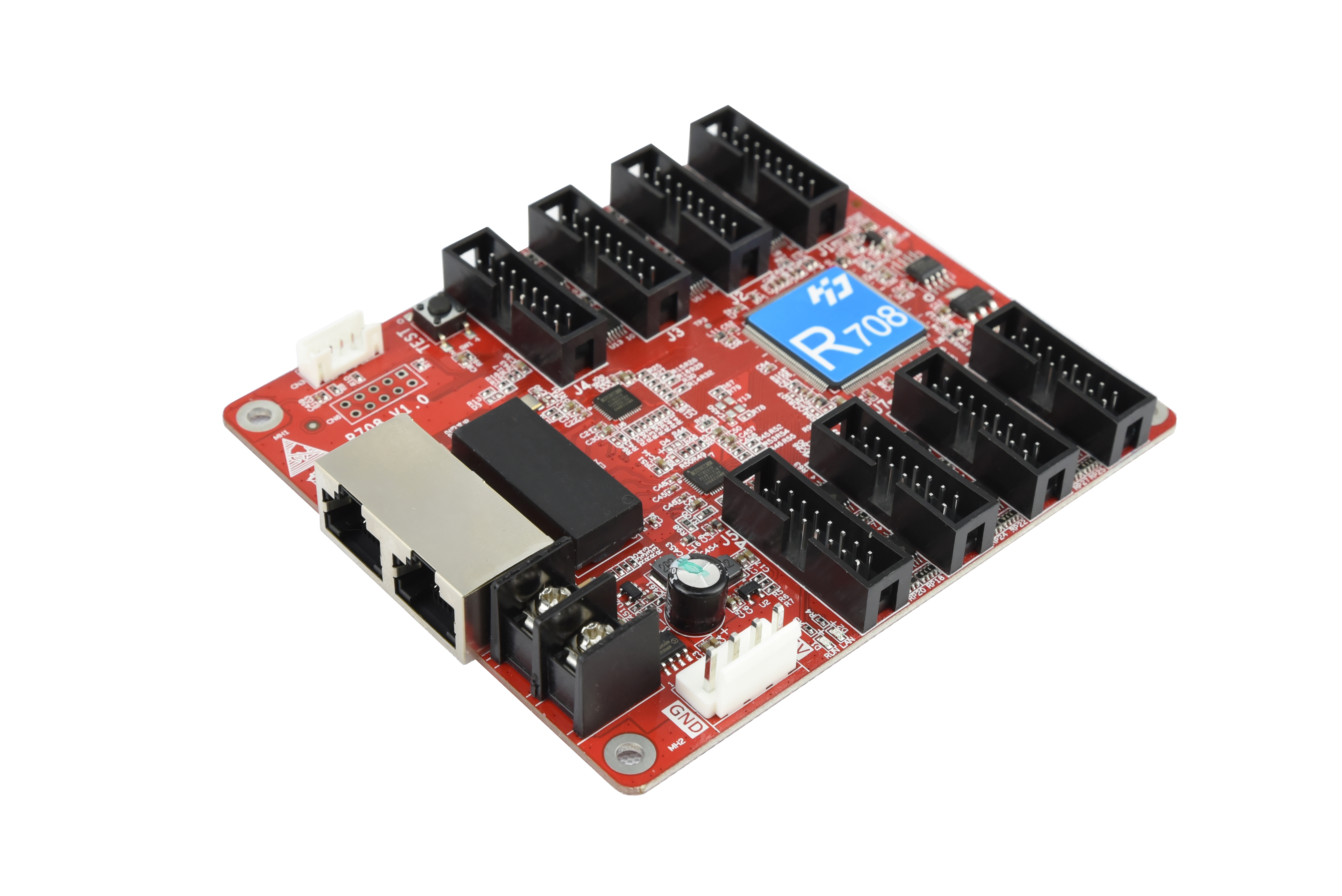

Card HD-R708 có 8 HUB75 trên bo mạch, tương thích với card thu dòng R, nó làm việc với card phát OFFLINE, card phát ONLINE và bộ điều khiển LED tất cả trong một(ví dụ HD-A3L, HD-A4L,...



Thông số kỹ thuật:

Đặc trưng:

Màn hình hỗ trợ Tấm LED full màu trong nhà và ngoài trời, hỗ trợ module IC thông thường và hầu hết module IC PWM
Phạm vi điều khiển

Chip thông thường: 128*512 pixels

Chip PWM: 256x512 pixels

Phạm vi lớn: P1.667, P1.538, P1.25 đều có thể được tải đầy đủ với 8 cổng

Phương thức quét Hỗ trợ bất kỳ phương thức quét nào từ tĩnh đến 1/128 scan
Card phát phù hợp Hộp phát 2 chế độ (ONLINE + OFFLINE), card phát OFFLINE, card phát ONLINE, bộ xử lý video dòng VP

Thông số chi tiết:

Phương thức giao tiếp Cổng mạng Gigabit ethernet
Kết nối nhiều card Card thu có thể được kết nối theo bất kỳ trình tự nào
Mức xám 256~65536
Điện áp hoạt động 5V
Công suất tiêu thụ 5W
Trọng lượng 56g/card



Chế độ điều khiển:

Card phát kết hợp nhiều card thu để điều khiển một màn hình lớn. VD:

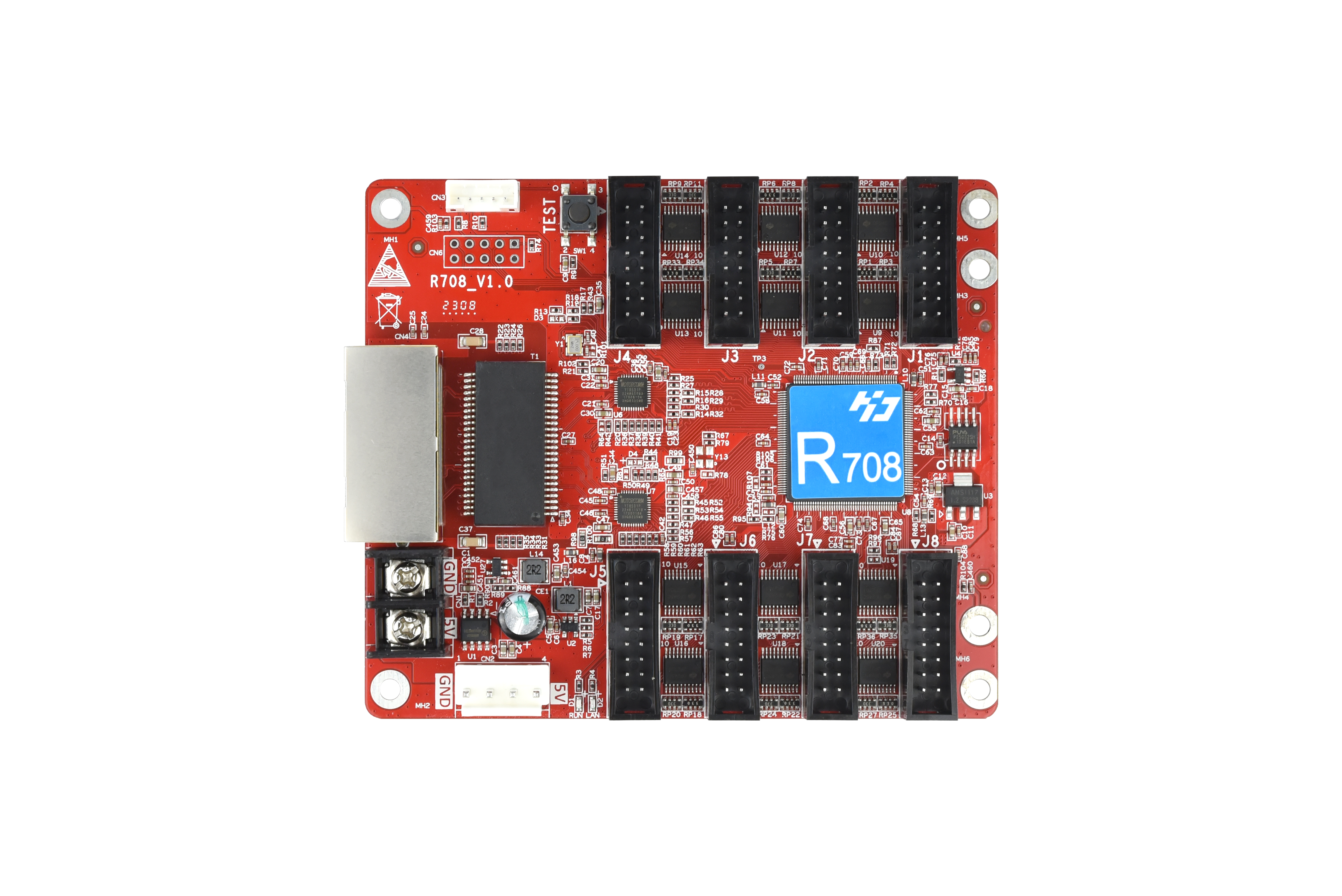

Giao diện phần cứng:

1. Nút test

2. Đèn báo hoạt động, D1 là đèn RUN, nhấp nháy khi card hoạt động bình thường, D2 là đèn LAN, nhấp nháy nhanh cho biết kết nối thành công và dữ liệu đã được nhận

3. Cổng mạng Gigabit Ethernet, để kết nối card phát với card thu, hoặc giữa các card thu với nhau

4, 5. Giao diện nguồn, cấp nguồn điện áp 4.0V~5.5VDC

6. Cổng HUB75E, kết nối với tấm LED màn hình
