Bộ Xử Lý HD-VP1640A

No.

Tên

Mô tả

1

Nút nguồn

Điều khiển nguồn điện đầu vào

2

Màn hình LCD

Debug menu hiển thị, tham số màn hình và các thông tin khác

3

IR&MIC

IR: Bộ thu điều khiển từ xa hồng ngoại
MIC: đầu vào bằng giọng nói micro(tùy chọn)

4

Nút đa chức năng

Chọn các Menu, điều chỉnh thông số màn hình và xác nhận thao tác

5

MENU

WIN1~WIN4: Chọn cửa sổ màn hình đã mở

MODE: gọi nhanh MENU chế độ cài sẵn

BRIGHT: Vào giao diện cài đặt hiệu ứng hình ảnh

ESC: phím thoát / trở lại

FREEZE: đóng băng màn hình với một lần nhấn

BLACK: làm đen màn hình với một lần nhấn

6

SOURCE

Vùng chọn tín hiệu đầu vào

No.

Tên giao diện

Số lượng

Mô tả

2

Type-C

1

Giao diện đầu vào Type-C

Hình thức giao diện: Type-C

Tiêu chuẩn tín hiệu: DP1.2 tương thích ngược

Độ phân giải: VESA tiêu chuẩn, ≤3840×2160@60Hz

Hỗ trợ đầu vào âm thanh

Lưu ý: Type-C và DP cùng chia sẻ một nút, và mặc định là chế độ DP. Nếu bạn muốn bật Type-C, bạn cần vào [Advancred Setting] và bật nó lên. Đối với các hoạt động cụ thể, vui lòng tham khảo hướng dẫn vận hành

DP

1

Giao diện đầu vào DP

Hình thức giao diện: DP

Tiêu chuẩn tín hiệu: DP1.2 tương thích ngược

Độ phân giải: ≤3840×2160@60Hz

HDMI

3

HDMI2.0(HDMI1)

HDMI1.4(HDMI2)

HDMI1.4(HDMI3 tùy chọn)

DVI

2

Giao diện đầu vào DVI

Hình thức giao diện: DVI

Tiêu chuẩn tín hiệu: DVI1.0

Độ phân giải: VESA tiêu chuẩn, PC đến 1920×1080, HD đến 1080P

Lưu ý: tiêu chuẩn DVI1(DVI2 và SDI chỉ có thể chọn 1 trong 2)

AUDIO IN

1

Giao diện đầu vào AUDIO TRS 3.5 2 kênh

4

Nguồn

1

AC 100 ~ 240V, 50/60Hz

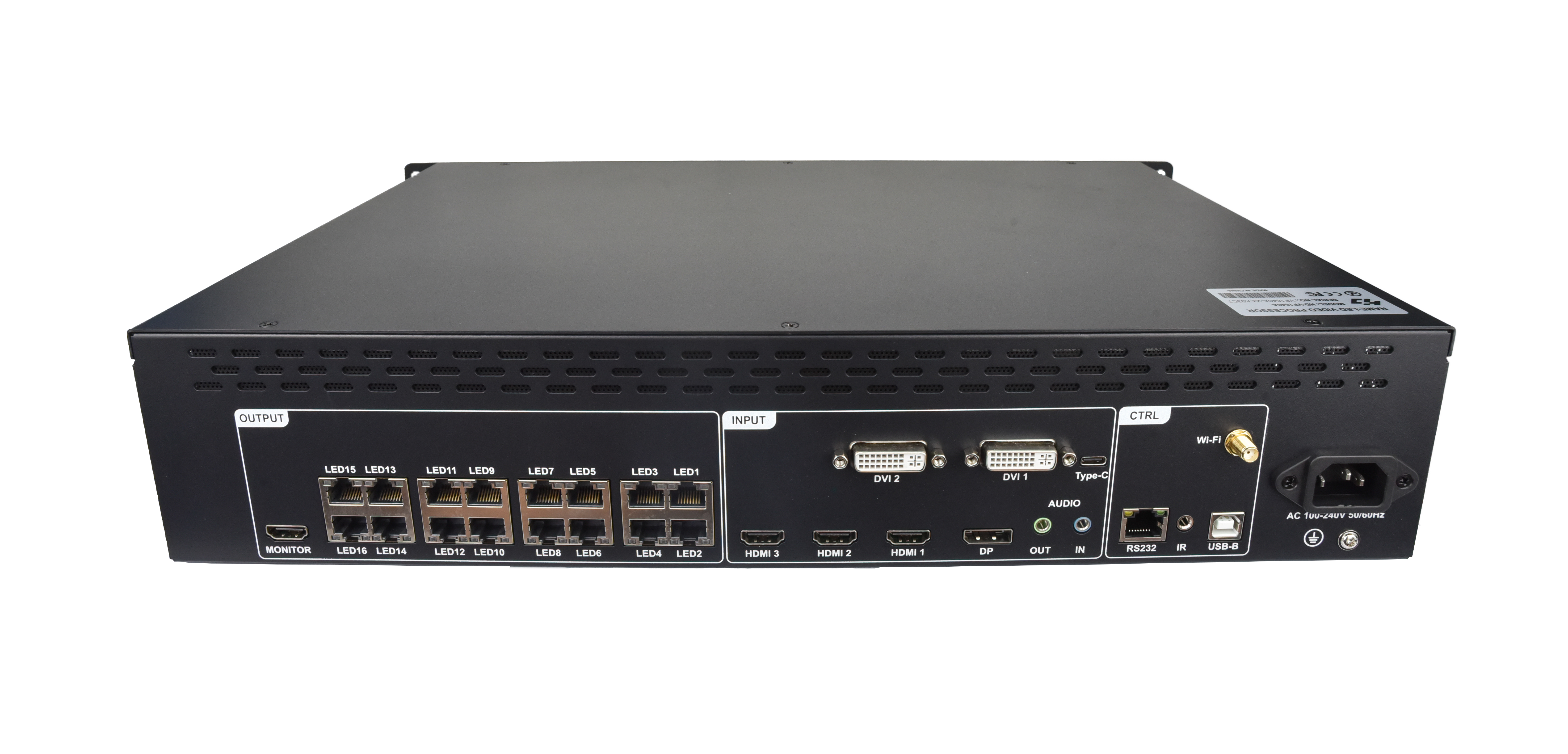

No.

Tên giao diện

Số lượng

Mô tả

1

Gigabit Ethernet

16

Sử dụng để xếp tầng các card thu để truyền luồng dữ liệu RGB.

Mỗi cổng mạng có phạm vi kiểm soát là 650.000 pixels

1

MONITOR

1

HDMI OUT để theo dõi nội dung phát trên màn hình

2

AUDIO OUTPUT

1

Giao diện AUDIO TRS 3.5 2 kênh

Kết nối với bộ khuếch đại âm thanh để có đầu ra âm thanh công suất cao

No.

Tên giao diện

Số lượng

Mô tả

3

USB-B

1

Kết nối với máy tính để debug thiết bị

RS232

1

Kết nối thiết bị điều khiển trung tâm để điều khiển tập trung

Wi-Fi

1

Kết nối ăng ten Wi-Fi

1

IR

1

Được sử dụng để kết nối cáp mở rộng điều khiển từ xa hồng ngoại bên ngoài
