Lắp mạch đèn led nhấp nháy tại nhà đơn giản
Bạn đang muốn lắp mạch đèn led nhấp nháy nhưng bạn không biết phải làm như thế nào hay phải bắt đầu từ công đoạn nào trước. Vậy các bạn đừng lo lắng trong bài viết hôm nay led An Phát sẽ hướng dẫn các bạn lắp mạch đèn led nhấp nháy tại nhà. Chỉ một vài thao tác đơn giản bạn sẽ hoàn thành ngay.
1. Các phụ kiện cần chuẩn bị
Các linh phụ kiện cần phải chuẩn bị bao gồm:
- 02 Transistor PNP, P/N 2907A.
- 02 Điện trở có giá trị 470 Ohm.
- 02 Điện trở có giá trị 100k Ohm.
- 02 Tụ điện 10 uF.
- 02 LED.
- Breadboard.
- Dây nhảy.
2. Cách lắp đặt

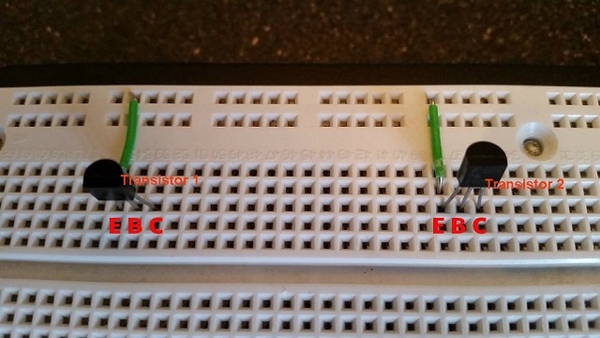

- Bước 1: Gắn các bóng bán dẫn lên Breadboard
- Bước 2: Thêm các tụ điện
Kết nối hai tụ điện vào mạch. Kết nối cực dương của tụ điện đầu tiên tới collector của transistor 2. Tiếp theo kết nối cực âm của tụ điện này tới chân base của transistor 1.
Lặp lại quá trình trên cho tụ điện thứ hai. Kết nối cực dương của tụ điện thứ hai với collector của transistor 1. Nối dây dẫn cực âm của tụ điện tới chân base của bóng bán dẫn T2.
- Bước 3: Gắn thêm các điện trở 100K
Tiếp theo kết nối các điện trở R1=100K với các bóng bán dẫn. Một đầu của điện trở kết nối với các chân base của các bóng bán dẫn, đầu còn lại kết nối với GND. Làm điều này cho cả hai transistor.
- Bước 4: Gắn thêm các đèn LED
Cuối cùng gắn thêm hai điện trở R2 = 470 Ohm cùng với hai đèn LED. Xác định các chân Emitter, Base, và Collector của bóng bán dẫn như hình trên.
Kết nối một đầu của điện trở R2 đầu tiên với Collector của bóng bán dẫn T1. Đầu còn lại của điện trở này kết nối với cực dương của đèn LED đầu tiên. Cực âm của đèn LED được kết nối với đất.
Thực hiện theo các bước tương tự cho điện trở R2 và LED còn lại như trong sơ đồ nguyên lý.
- Bước 5: Cung cấp điện và xem các đèn LED nhấp nháy
Bước cuối cùng là cung cấp nguồn và xem các đèn LED nhấp nháy. Sử dụng một nguồn pin 9 volt. Có thể thử các giá trị tụ điện khác để thay đổi tốc độ nhấp nháy của các đèn LED.
Chỉ với vài sự tỉ mỉ và chú ý thôi các bạn đã có thể lắp đặt một mạch đèn led đơn giản tại nhà rồi.
